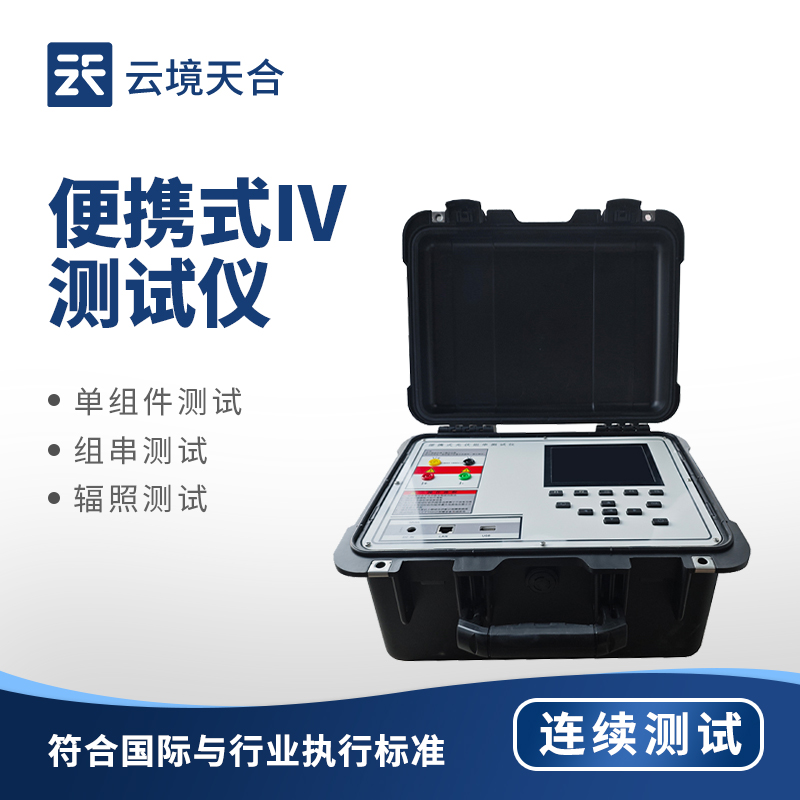

便攜式 IV 測試儀是專為光伏組件檢測設計的高效工具，例如TW-IV2便攜式IV測試儀，可精準測量開路電壓、短路電流等核心參數，以下為使用說明：

一、便攜式 IV 測試儀使用前準備什么

1. 檢查配件是否齊全：主機、電源適配器、4 根香蕉頭測試線、4 個鱷魚鉗、2 根 MC4 一轉二轉接線、太陽輻照度計、輻照度計充電器等。確認內置大容量可更換鋰離子電池電量充足，電量不足時可通過電源適配器充電，主機電源為 12V 。

2. 通過操作界面，根據光伏組件規格設置參數。電壓測試范圍 15 - 1500V，電流測試范圍 0.5 - 30A，可自動量程切換。利用內置豐富的太陽能電池組件修正模型數據庫選擇對應組件生產商產品的修正模型，也可手動添加測試修正模型。

3. 采用 4 線制連接方式，將測試線的香蕉頭連接測試儀接口，鱷魚鉗夾在光伏組件電極上。將太陽輻照度計置于合適位置，其頂端檢測陽光，用于測量輻照度、溫度和角度 。

二、便攜式 IV 測試儀如何測量操作

1. 點擊操作界面按鈕啟動測試，單塊組件 / 組串檢測速度 10 秒完成，可快速獲取 I-V 曲線、P-V 曲線，以及短路電流、開路電壓、最大功率、最大場壓、電流、太陽電池溫度、輻照度等參數 。

2. 配備6.5 英寸、640x480 分辨率的 LED 屏幕，測試完成后，數據實時顯示，可即時查看。

3. 如需將即時數據轉換為 STC（標準測試條件）下的數據，使用對應功能按鍵操作?？衫迷O(shè)備具備的持續 IV 不間斷掃描優勢，進行連續測試。

三、便攜式 IV 測試儀如何進行數據管理

1. 測試波形數據及測試條件可存入本機內存，也可通過 U 口外接 U 盤導出數據，設備支持存儲空間擴容。

2. 可使用文件拷貝功能，將本機內存儲的數據文件直接拷貝到 U 盤中 。

四、便攜式 IV 測試儀的注意事項與維護

1. 設備內部具備高壓隔離電源設計，操作時遵循安全規范。設備具有過壓過流和溫度保護功能，出現異常自動保護，確保使用安全 。

2. 工作溫度為 - 10℃ - 50℃（電池充電：5℃ - 40℃），存儲溫度為 - 20℃ - 60℃，相對濕度 5% - 95%（無結露）。內置鋰電池續航 8 小時，可更換，滿足長時間測試需求。

3. 定期檢查設備各部件，確保性能正常。遵循設備符合的國際與行業標準進行維護和校準，如 IEC61215 - 2005、IEC61646 - 2008 等 。
